在這份文檔中，我們探討光學濾光片在3D相機中的使用。其中包括不同濾光片的光譜曲線，以及對相機成像性能的作用。

1、介紹

由于立體深度相機性能的優良與輸入雙目圖像直接相關，因此在某些特殊場景下，使用額外的光學器件來提升圖像的效果，以達到深度圖像性能提升。在本文檔中，主要介紹光學元件中的濾光片器件。

2、什么是光學濾光片

光學濾光片是一種用于選擇性地透過或阻擋特定波長光線的光學元件。它們通常由特定材料制成或表面鍍膜實現，具有特定的光學性能，用于在光學系統中控制光的傳播特性。在雙目立體深度相機中，通過在最外側，放置特殊波段的濾光片，選擇性的透過或阻擋特定波長范圍的光線，提升成像性能。

3、濾光片的類型

常見的濾光片類型包括：

3.1 中性密度濾光片，其作用是減少入射光強度。這種濾光作用是非選擇性的，即對不同波長光線減少的能力是相同的，從而使透射光的光強降低，對物體光線的光譜分布不產生任何影響。在攝影領域通常用于防止在高動態范圍圖像的飽和；在激光領域通常用于對激光功率的控制。

3.2 寬帶濾光片，能對復色光分離出某一波段的光而截止規定波段光的濾光片。其中分為短波通濾光片、寬帶通濾光片及長波通濾光片，針對感興趣的波長范圍，選擇不同帶通的濾光片達到期望的光譜分布。下圖是不同類型帶通濾光片的光譜分布曲線。

a. 寬帶通濾光片：選定特定波段通過，通帶以外截止，光譜曲線如圖1。

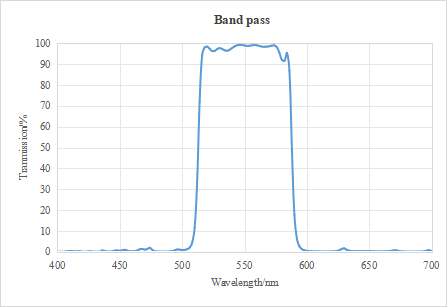

圖1 寬帶通濾光片光譜曲線

b. 短波通型(又叫低波通)：短于選定波長的光通過，長于該波長的光截止。常見的有可見光通濾光片，如圖2所示。

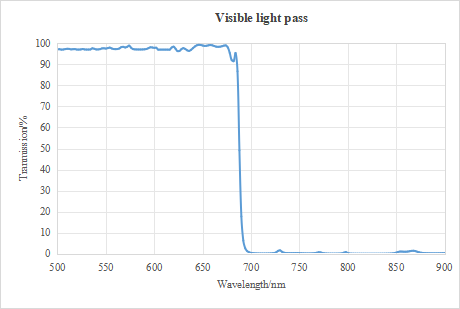

圖2 可見光通濾光片光譜曲線

c. 長波通型(又叫高波通)：長于選定波長的光通過，短于該波長的光截止。常用的有可見光截止的IR Pass濾光片，如圖3所示。

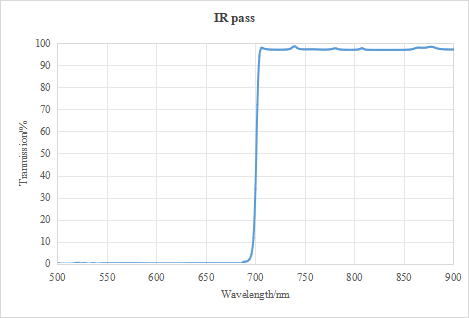

圖3 IR pass濾光片光譜曲線

3.3 陷波濾光片，僅阻擋某一特定波段的光，本質上是帶通濾光片的反面。常用于消除特定波長的光，在熒光顯微成像等科學應用中起著重要作用。

3.4 偏振濾光片，用于調節入射光偏振態的光學器件，常見的偏振光有線偏振光、圓偏振光及橢圓偏振光等等，多應用于顯示成像等領域。

4、雙目立體深度相機的挑戰

4.1 對環境光敏感。雙目立體視覺是依賴環境中的自然光采集圖像，而左右相機在采集圖像時會由于光線的進光量、入射光角度等差異，導致兩張圖像亮度差異較大，造成算法匹配效果急劇下降。

4.2 單調缺乏紋理場景效果較差。在雙目立體視覺是根據視覺特征進行圖像匹配，所以對于缺乏視覺特征的場景，如天空、白墻等會出現匹配困難，導致匹配誤差較大甚至匹配失敗。通過添加激光散斑投影來提高低紋理場景的特征，但在某些特殊情況下，環境光會把激光散斑對比度降低，甚至淹沒激光散斑的灰度信息。

5、濾光片的使用

5.1 濾除環境光

絕大部分室內場景中的環境光均為可見光，其光譜集中在400nm-600nm波段。在雙目立體深度成像時，高亮區域或高反物體會由于環境光亮度過強而計算出錯誤深度，通過添加 IR pass濾光片能有效抑制環境光造成的過曝區域，來保證深度計算數據的正確性。圖4和圖5分別是增加IR pass濾光片前后的對比，通過添加濾光片，黃色標識位置處由錯誤深度數據變?yōu)檎_值。

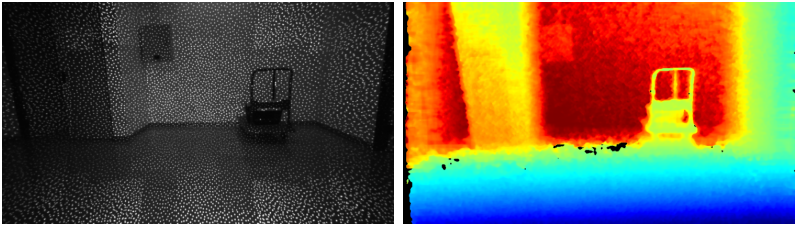

圖4  無IR pass濾光片紅外及深度圖

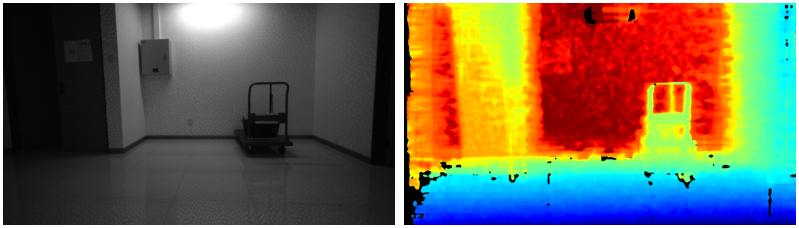

圖5  帶IR pass濾光片紅外及深度圖

5.2 提升散斑信噪比

雙目立體深度相機中激光散斑的信噪比直接影響成像質量，而環境光會給激光散斑帶來底噪，造成散斑信噪比差甚至亮度被淹沒的問題。通過添加IR pass濾除可見光，可以有效提升散斑信噪比，尤其是針對低紋理場景，能夠有效提高圖像質量。圖6和圖7分別是增加IR pass濾光片前后的對比，通過添加濾光片，黃色標識位置處的地面深度數據提升明顯。

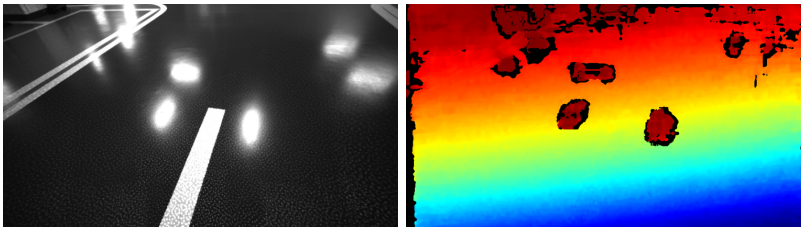

圖6  無IR pass濾光片紅外及深度圖

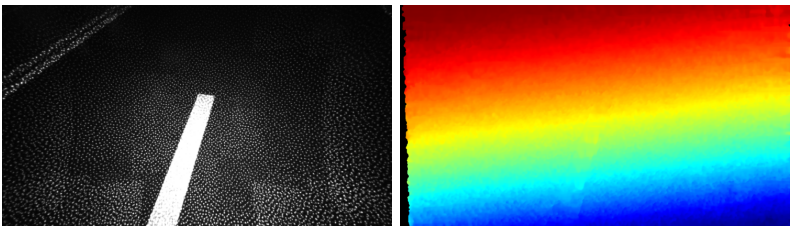

圖7  帶IR pass濾光片紅外及深度圖
