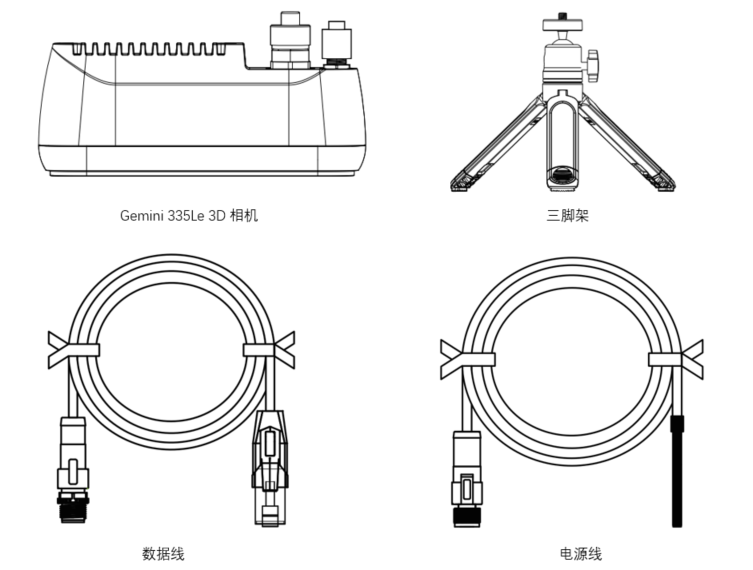

Gemini 335Le包裝清單

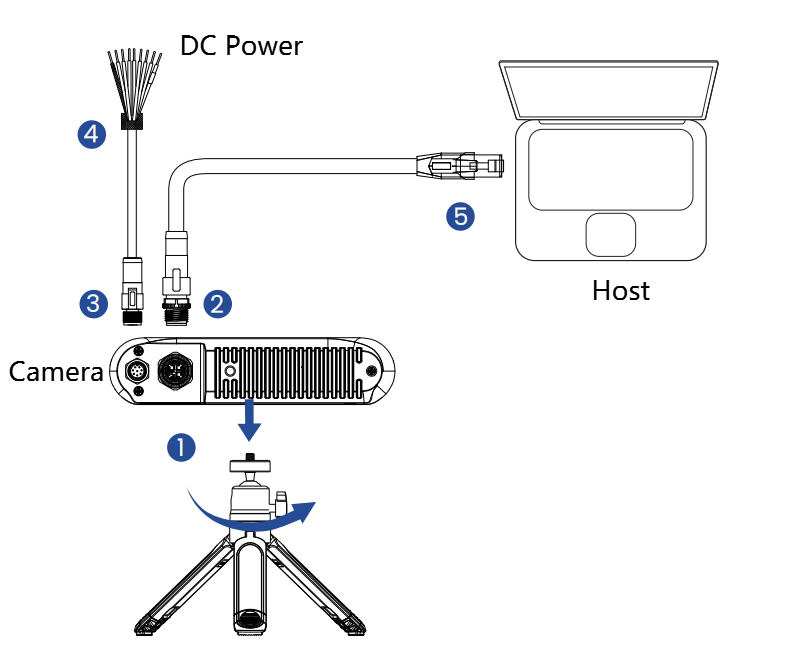

連接ORBBEC相機

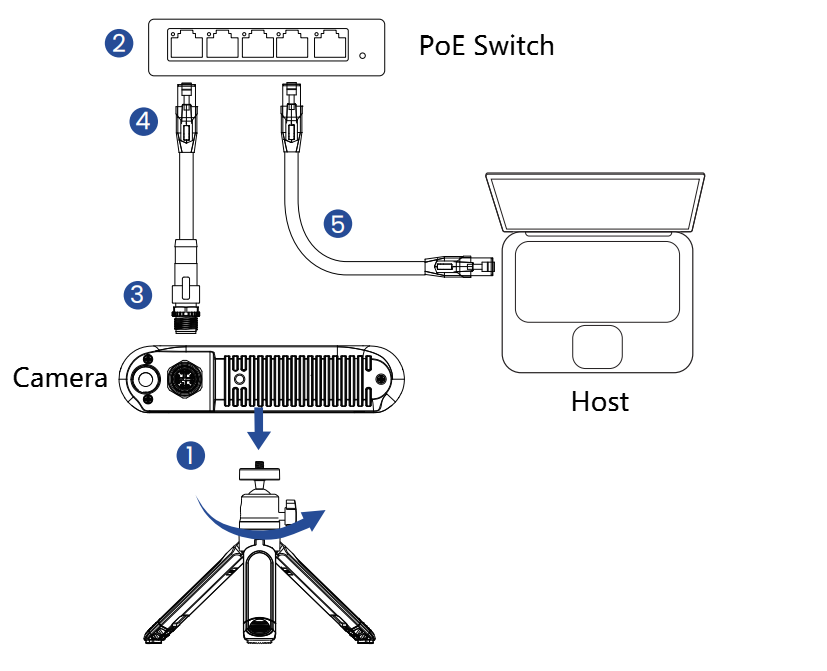

A.使用PoE (以太網供電) 連接攝像機。

1. 將相機固定在三腳架上，如下面的步驟1所示。

2. 準備一個帶PoE供電的交換機或在PoE電源，通過以太網（M12）數據線給相機供電。

3. 取下相機的M12接口保護蓋，并將數據線M12 X-coded接口連接到相機上的M12接口。

4. 將數據線的RJ45端插入PoE交換機。

5. 使用標準RJ45以太網線（CAT6A）將主機連接到PoE交換機 (用于PC端連接可以使用不支持PoE的端口)。

B.使用直流電源連接相機。

1. 將相機固定在三腳架上，如下面的步驟1所示。

2. 取下相機的M12接口保護蓋，并將數據線M12 X-coded接口連接到相機上的M12接口。

3. 取下相機的M8接口保護蓋，并將電源線連接到相機上的M8接口。

4. 使用紅色標記的 “POWER IN 9-24V” 引腳和黑色標記的 “POWER GND” 引腳連接9-24V直流電源。

5. 將數據線的RJ45端插入主機或主機所連接的網關設備。

獲取ORBBEC VIEWER 工具

根據您的系統和版本選擇并下載相應的Orbbec Viewer。

https://www.orbbec.com/developers/ orbbec-sdk/

Linux平臺網絡環境配置

1. 環境準備

(1) Linux x86_64 /Arm64 ubuntu20.04;

(2) ??直連線或者USB轉??線。

2. 環境配置

Gemini 335Le設備出??段默認為192.168.1.10，它通過直連或交換機等?式接?host 端，host端需要將接?到本地網絡接?的?段改成與Gemini 335Le設備同?個?段才可以識別設備，然后就可以通過OrbbecViewer?具或者SDK訪問Gemini 335Le?絡設備了。

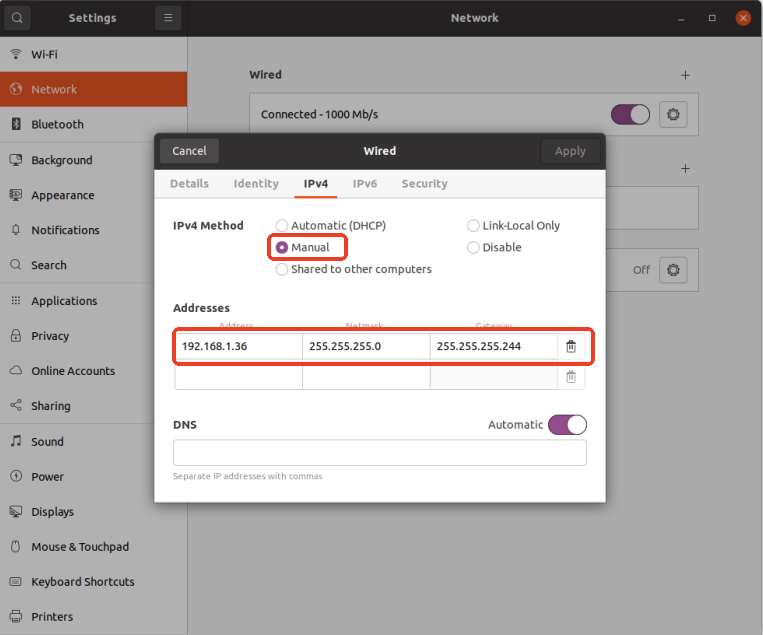

圖2-1 修改接?的本地?絡?段與Gemini 335Le為同?個?段

3. 推薦配置

 (1) 如果按照“2.2”?式配置好?絡環境打開OrbbecViewer?具?法識別到G335Le

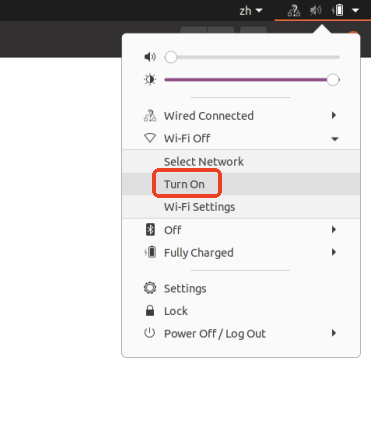

?絡設備，那么就需要檢查是否開啟了wifi連接，如果開啟了wifi連接試著先關閉wifi，

重新使能本地?絡或重新上電?絡設備即可識別到。

圖3-1  網絡環境確認

(2)由于不同平臺，系統?絡和電源環境的差異會導致上位機應?獲取流過程中出現不同程度丟包，導致幀率達不到預期，所以不同平臺使?G335le設備前需要對平臺和系統做相應的配置和確認，以免出現丟幀的問題。

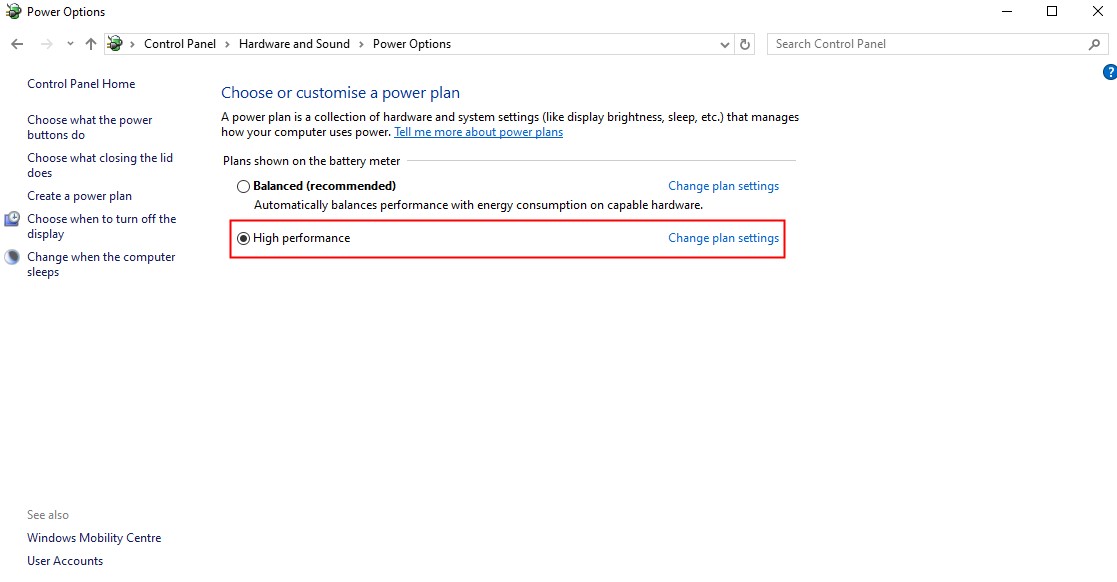

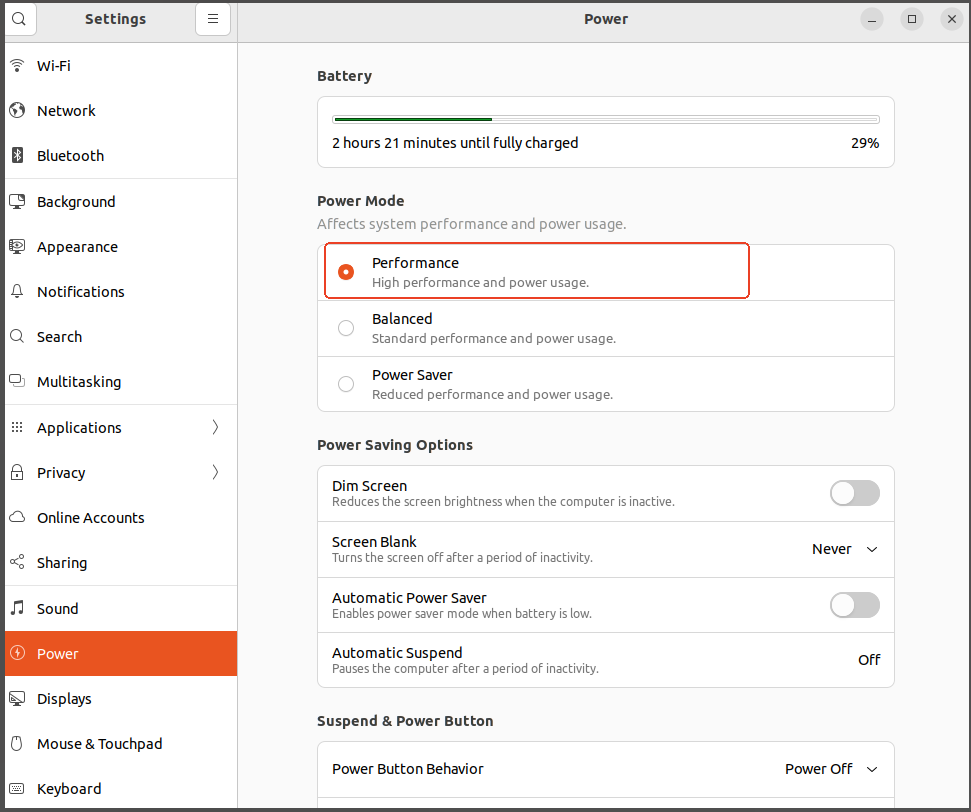

圖3-2 電腦電源配置

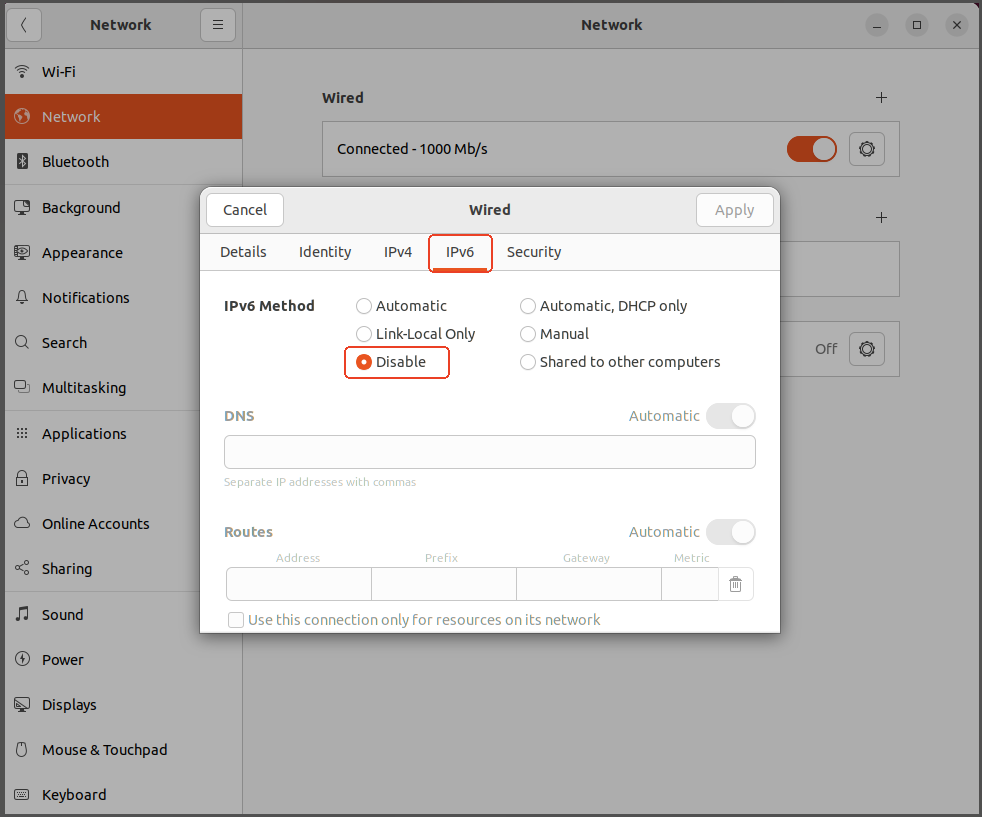

圖3-3 電腦網卡配置

防火墻配置:

ubuntu防?墻默認關閉，Ubuntu默認使?Uncomplicated Firewall（UFW）作為防?墻管理?具，在默認情況下UFW是禁?的，如果是開啟的，就需要?戶?動配置關閉。使?orbbecviewer體驗前需確認防?墻處于關閉狀態。

使用多臺設備推薦配置修改：

通過USB轉?卡或者集線器等其它?式同時接?兩個以上的Gemini 335Le設備時，可能

遇到達不到?標分辨率的情況，原因可能是接收緩沖區??、接收隊列?度等參數可

能設置不當，導致數據包丟失或處理延遲。試著針對平臺內核?絡棧?吞吐量的流量

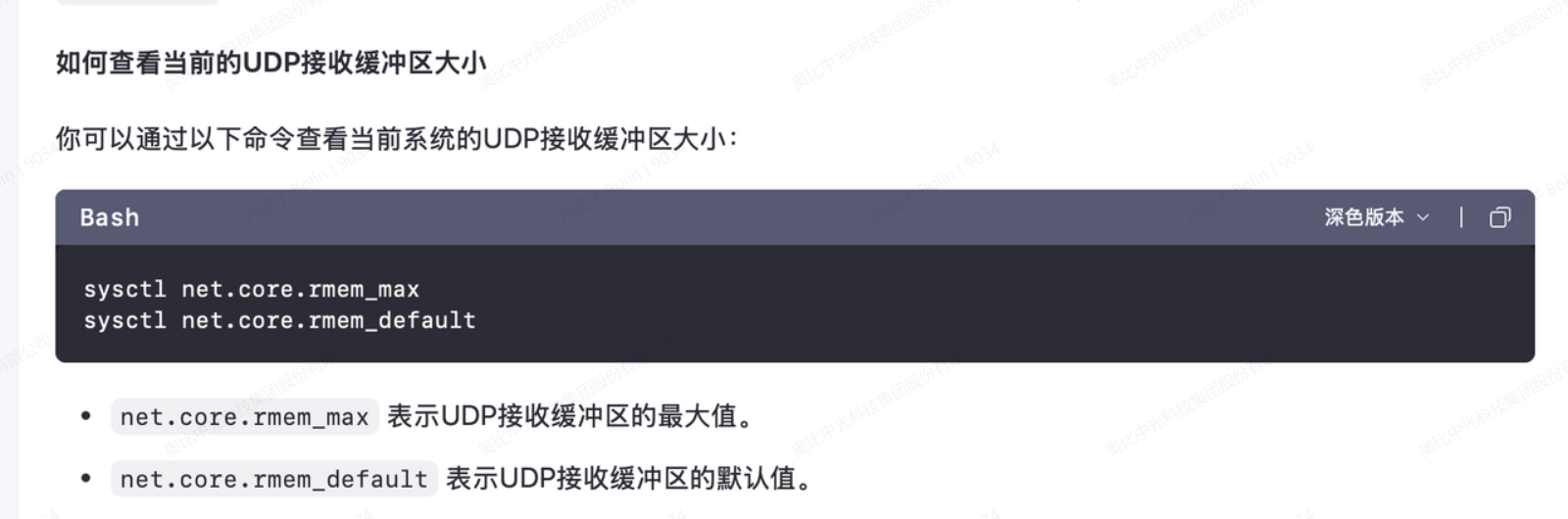

進?優化，確保系統有?夠的內存來處理?絡數據， 如下圖所示：

4. 開始使用Orbbec Viewer 體驗

在以上環境及配置都準備好的情況下，通過打開提供的Linux/Arm平臺?具Orbbec Viewer就可以體驗Gemini 335LE?絡設備了，如下圖所示：

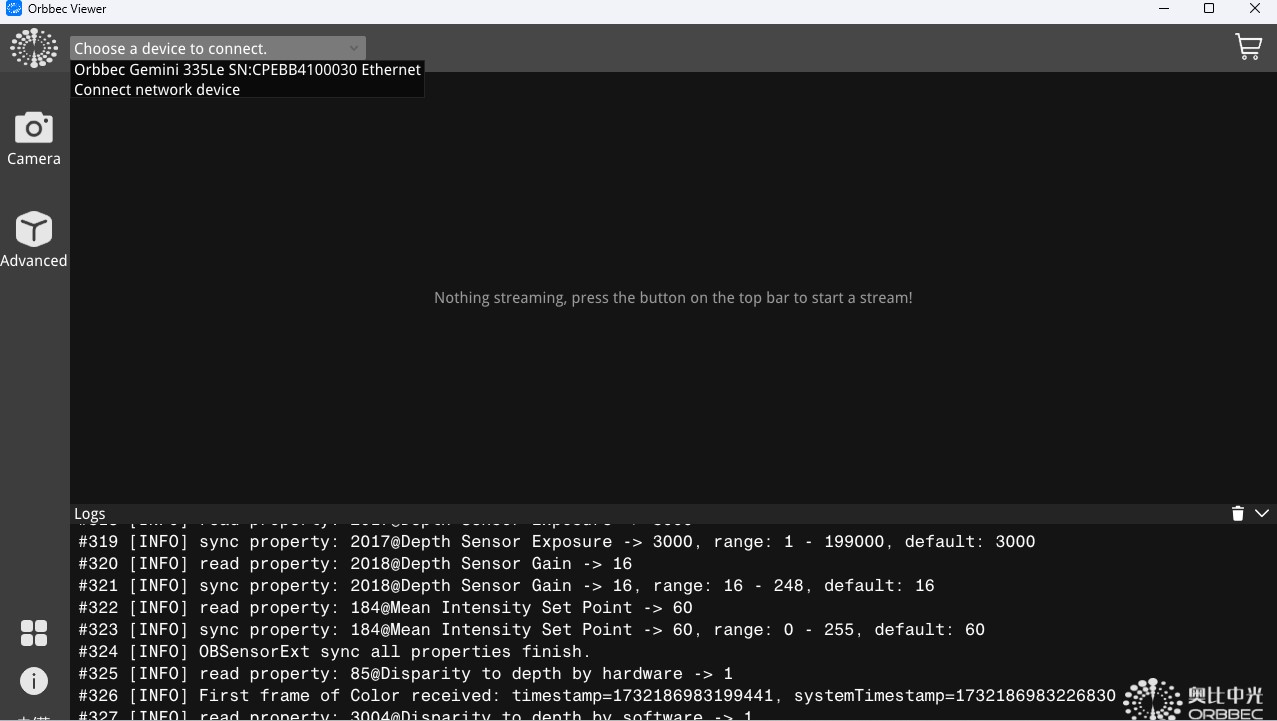

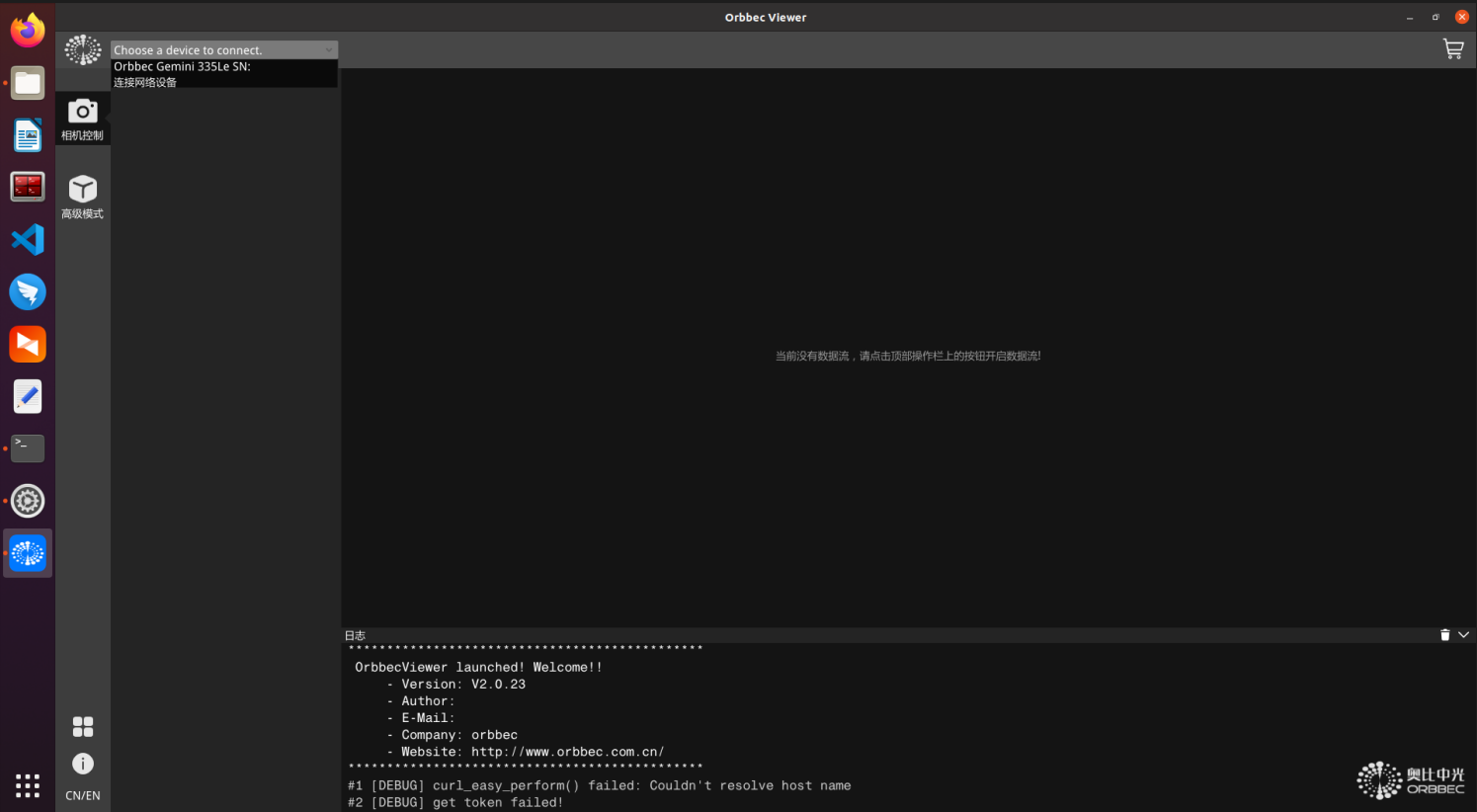

打開Orbbec Viewer?具，選擇要打開的Gemini 335Le?絡設備點擊打開：

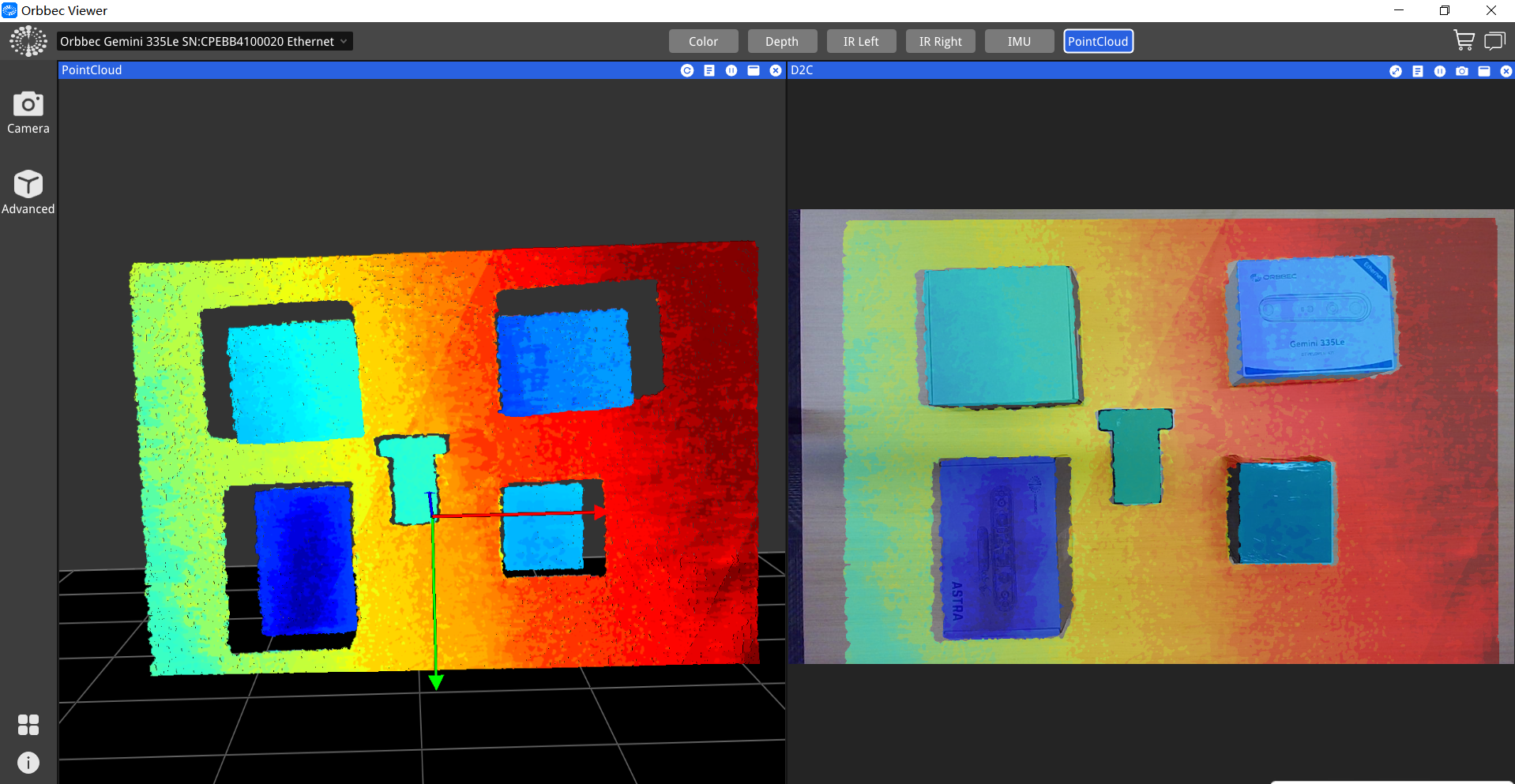

出流展示：

Windows平臺

1.    環境準備

1.  Windows 10或以上平臺，x64操作系統，8/16GB或以上內存；

2. 使用上位機/交換機上的以太網端口或通過USB轉以太網適配器直接連接。

2.    網絡配置

Gemini 335Le設備的默認IP地址為192.168.1.10。該設備可以直接連接到上位機或通過網絡交換機連接上位機。請將上位機的本地IP修改為與Gemini 335Le在同一網段，以便正確識別。主機位于同一網段后，可以使用Orbbec Viewer工具或SDK訪問Gemini 335Le設備。

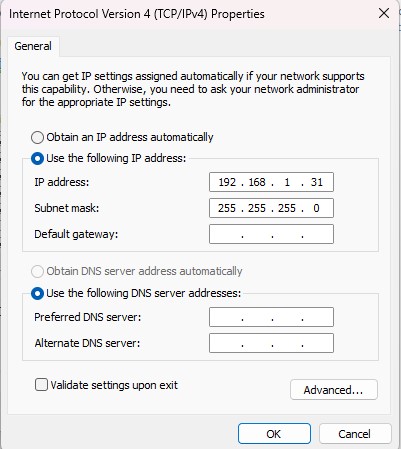

將ip地址修改為同一網段:

3.   推薦配置

由于不同平臺的系統網絡和電源管理的差異，相機在出流的過程中可能會出現不同程度的丟包，這可能導致幀速率不符合預期。因此，在不同平臺上使用Gemini 335Le設備之前，必須配置和驗證平臺和系統設置，以避免出現丟幀等問題。

(1)  計算機電源配置:

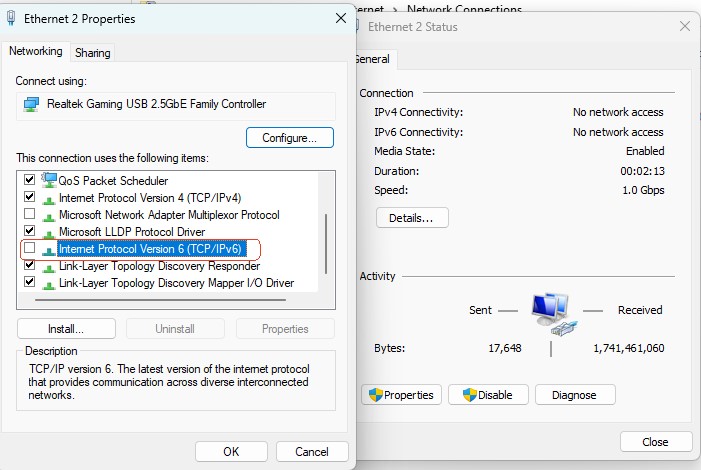

(2)  計算機網卡配置:

(3) 計算機防火墻配置:

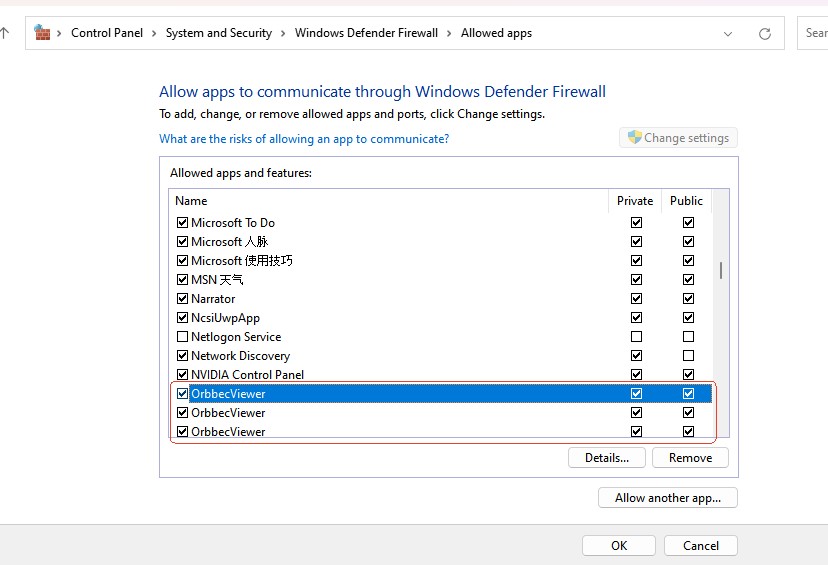

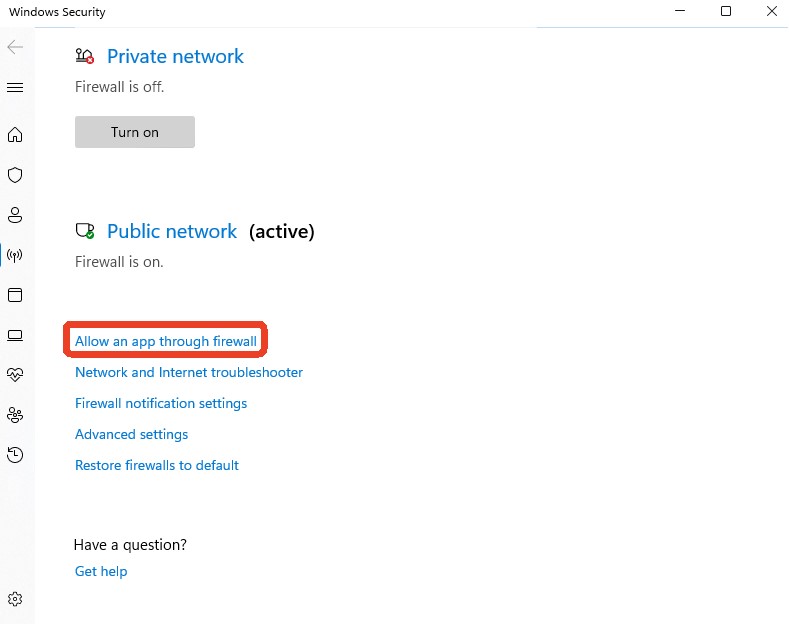

若要允許Orbbec查看器通過Windows Defender防火墻進行通信，請遵循以下路徑: 控制面板 \ 系統和安全 \ Windows Defender防火墻

4.    啟動Orbbec Viewer體驗

一旦環境和配置正確設置如前面部分所述，您能開始體驗Gemini 335Le，通過在Windows平臺上啟動提供的Orbbec Viewer工具，如下圖所示:

打開Orbbec Viewer工具，選擇要打開的Gemini 335Le設備，單擊打開:

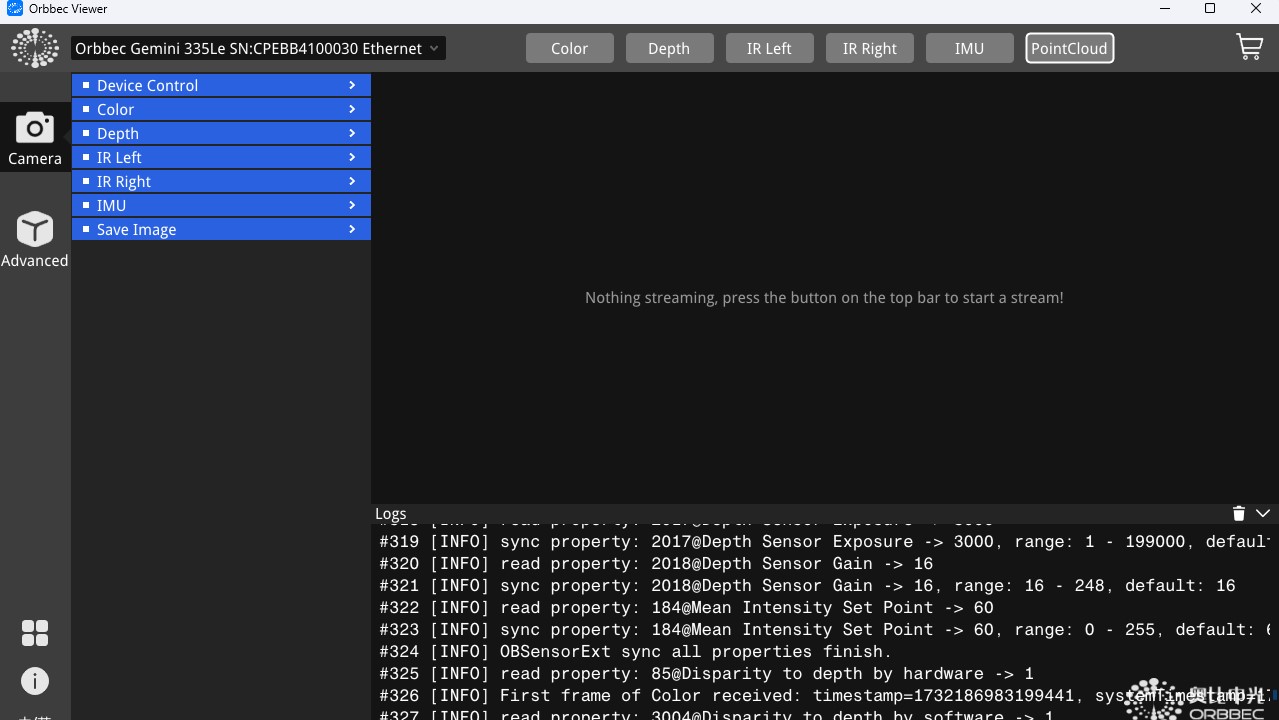

成功加載設備后，將出現詳細功能窗口

ORBBEC Viewer的詳細使用說明

有關詳細說明，請參閱下面的Orbbec Viewer教程視頻。

 https://www.youtube.com/@ Orbbec3d
