版本：V3.1

1. 介紹

圖像傳感器往往面臨的挑戰是明暗亮度相差較大場景下的物體細節顯示能力，例如拍攝室內窗邊的人或物體，如圖1所示。在機器人方向，類似的場景也會出現，比如在工廠走廊（陽光和陰影共存的場景）運行的自主移動機器人（AMR）；在落地窗旁工作的清潔機器人面臨著過曝和背光物體過暗的問題。在這些場景中，長時間曝光可能會導致亮區過度曝光，而短時間曝光可能無法捕捉暗區的細節。Orbbec Gemini 330 Series 立體相機也面臨著類似的挑戰，因?yàn)樯疃葓D像的本質是根據左右IR計算得到。

圖1  半戶外場景

高動態范圍的成像是在計算機圖形學與電影攝影術中，是用來實現比普通數位圖像技術更大曝光動態范圍（即更大的明暗差別）的一組技術，利用多幀合并的方式來克服普通傳感器的極限。對于3D深度攝像頭，高動態范圍意味著更高的深度填充率和更高的準確性，這將顯著增強機器人的避障能力。本文介紹了與HDR功能相關的基本概念，并介紹了HDR在Orbbec Gemini  330 Series 相機的應用。

2. 傳感器設置

2.1 曝光和增益

曝光和增益是攝影和成像技術中的兩個主要參數，直接影響圖像的質量和清晰度。

ORBBEC Gemini 330 Series 分別控制可見光RGB相機、紅外相機的曝光。深度或紅外攝像頭，曝光以微秒（μs）為單位進行測量。曝光時間范圍從1μs到約166 ms。較長的曝光時間可以增加低光環境中圖像亮度和信噪比（SNR），從而提高圖像清晰度，反之亦然。室內場景通常需要較長的曝光時間，而戶外場景則需要較短的曝光時間。

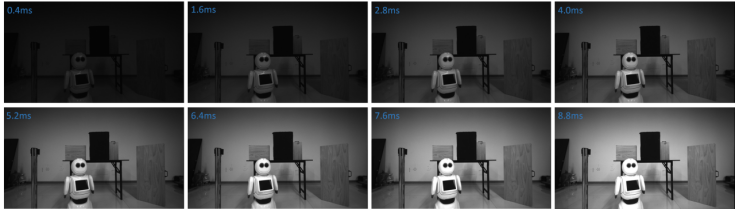

圖2 圖像亮度隨曝光時間的變化趨勢

增益不會影響傳感器的進光量，而是放大現有的電信號。增加增益可以增強低光條件下的圖像亮度，但也會增加噪聲并降低圖像質量。此外，將較短的曝光時間與較高的增益設置相結合，可以有效減小由快速運動引起的運動模糊等效應。

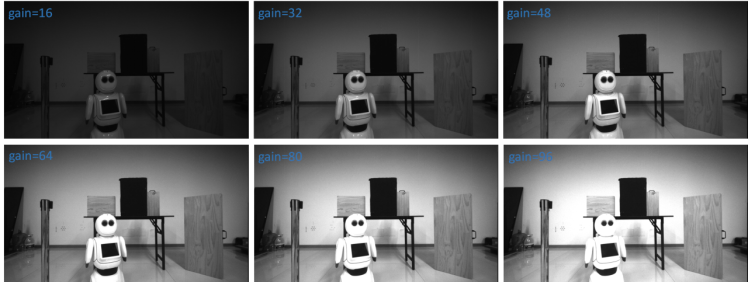

圖3 圖像亮度隨時間的變化

2.2 過曝和欠曝

當電信號轉換為數字圖像過程中，它們根據傳感器的有效動態范圍和可用的比特深度進行量化，對于一個k位成像傳感器，通常預期的灰度值范圍從0到  2^k-1， 小于最小閾值或大于最大閾值將被截?cái)唷＿@可能導致出現過曝和欠曝的區域。曝光過度的區域通常在IR圖像中呈現白色，而曝光不足IR圖像會呈現黑色。在3D相機中該問題也會存在，過曝和欠曝會導致深度圖出現缺失或噪聲，如下圖所示。

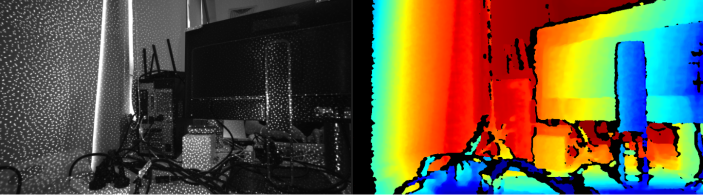

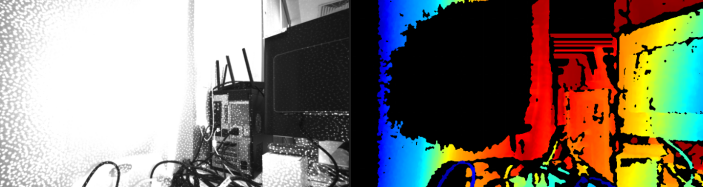

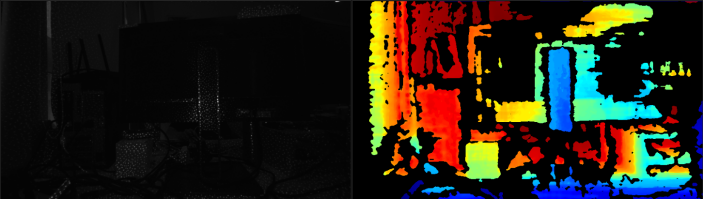

圖4 過曝（上）和欠曝（下）兩種不良情況：左測為紅外圖像，右側為深度圖像

為了解決欠曝或者過曝的問題，常見的方法包括：手動調整相機曝光、自動曝光策略、HDR技術 或 圖像增強等。本文不討論圖像增強技術。

2.3 手動曝光

Orbbec Gemini 330 Series 支持手動曝光調整，即允許用戶調整曝光時間和增益來保證圖像亮度。該方法不會根據環境光照的變化自動調整。一般應用在需要執行精確的曝光控制的場景，例如，為了拍攝快速移動的物體，可以設置較小的固定曝光時間以防止運動模糊。

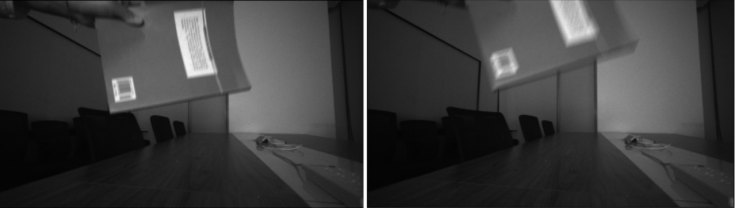

圖5 用短曝光（左圖）和長曝光（右圖）拍攝相同的場景

用戶可以在Orbbec Viewer中設置左右IR相機或深度的曝光時間和增益。設置前先將關閉自動曝光。其中左右IR和Depth相機的曝光和增益是同步調整，三者保持一致。

圖6 在Orbbec Viewer中手動曝光參數設置

代碼參考如下：

// Create a pipeline with default device
ob::Pipeline pipe;

// Get the device from the pipeline
auto device = pipe.getDevice();

// set ir exposure value to 3000
device->setIntProperty(OB_PROP_IR_EXPOSURE_INT, 3000);

// set ir gain value to 16
device->setIntProperty(OB_PROP_IR_GAIN_INT, 16);

2.4 自動曝光

自動曝光是相機根據光線的強弱自動調整曝光量，防止曝光過度或者不足，保證圖像信噪比滿足用戶需求。例如，機器人需要在室內和室外工作，通常將攝像頭設置為自動曝光模式。

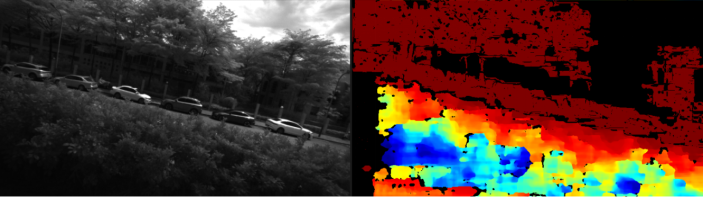

圖7 自動曝光效果，室內（上圖）和室外（下圖），左邊是IR圖，右邊是深度圖

默認情況下，Orbbec Gemini 330 Series 相機配置為自動曝光模式。在這種模式中，相機會自動調整曝光和增益值，直到平均圖像強度達到某個預設值。在Orbbec Viewer中也可以開啟或者關閉自動曝光。

用戶可以根據場景調整自動曝光參數，即目標亮度預設值（Mean Intensity Set Point）,設置方式如下圖所示：

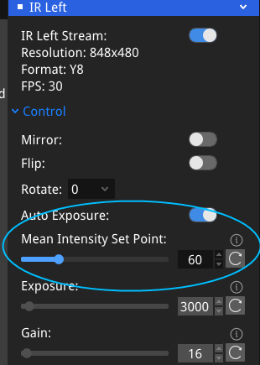

圖8 在Orbbec Viewer中自動曝光參數配置

自動曝光配置代碼如下：

// Create a pipeline with default device
ob::Pipeline pipe;

// Get the device from the pipeline
auto device = pipe.getDevice();

// Enable IR sensor auto exposue
device->setBoolProperty(OB_PROP_IR_AUTO_EXPOSURE_BOOL, true);

// set the IR sensor mean intensity set point value to 60
device->setIntProperty(OB_PROP_IR_BRIGHTNESS_INT, 60);

自動曝光可以滿足用戶的絕大部分場景的使用，但是對于極端的高低反場景，可以考慮第3節的HDR功能。

2.5 曝光限制

相機的最大曝光時間受到幀率的限制，如表1所示。在自動曝光模式下，最大曝光時間小于該幀率對應的最大曝光（表1所示最大曝光時間）。在手動曝光模式下，允許曝光曝光時間大于該幀率對應的最大曝光，但會導致幀率降低。例如，如果相機的幀率設置為30fps，并且手動曝光時間設置為30ms，但某些室內場景仍然顯得太暗，曝光時間可以延長到60ms, 但此時輸出幀率降低到15fps。

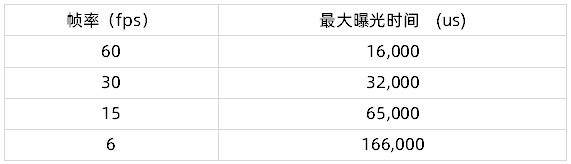

表1 每個幀率對應的最大曝光時間

3. 高動態范圍

HDR 高動態范圍成像的目的是可以顯示更大的范圍亮度。為了克服傳統動態范圍的限制，可以采用采集多幀不同曝光時間的圖像，并將它們合并成一張HDR圖像。 因?yàn)镺rbbec Gemini 330 Series 硬件（MX6800）的限制，無法在硬件ASIC上實現多幀融合。我們提出了一種運行在主機CPU上的軟件解決方案來實現此功能。利用兩個連續幀的數據直接合成一幀深度圖像，從而增強了16位深度圖像的動態范圍。此功能需要固件版本v1.2.01+和SDKv1.9.0+。

3.1 方法

如上所述，HDR可調整固定的曝光和增益值，用戶根據實際應用場景來進行設置。深度的HDR即為合并不同的曝光和增益設置下的深度圖。對于給定的n幀的深度圖，定義 d_i (i=0, \ldots, n-1)為任意像素（u, v）的第i幀深度值，則該點（u, v）融合后的深度值可表達為：

d=\sum_{i=0}^{n-1}\mathscr{W}(d_i)\cdot d_i,                                                                    （1）

其中，\mathscr{W}是權重函數。在Orbbec的HDR功能n=2。\mathscr{W}函數的取值為0或1，因此上述函數也可以表示為：

d=\begin{cases} d_0 &\text{if } d_0\neq0 \\ d_1 & \text{elif } d_1\neq0 \\ 0&\text{otherwise} \end{cases}                                                                （2）

注： 如前所述，該融合算法在OrbbecSDK中實現。

3.2 工具使用

但用戶使用Orbbec Viewer工具中高動態范圍（HDR）控制功能時，需要開啟深度或紅外數據流。因?yàn)镠DR涉及連續兩幀數據的融合，為了避免圖像拖影，可以將幀率提高到30fps及以上。 每幀HDR輸出結果為合并相鄰兩幀后的結果，即“高曝光+低曝光”融合和“低曝光+高曝光”融合方式。這種方式會導致幀延遲，但幀率可以保持不變。用戶可以按照如下設置方式手動調整高曝光和低曝光幀的曝光和增益設置，以優化HDR性能。 為了更準確設置參數，可以先關閉HDR-Merge功能，先檢查高/低曝光下的所感興趣的物體是否有較為完整的深度（高反物體和低反物體）。

圖9 在Orbbec Viewer中配置HDR的硬件

開啟HDR后，數據流會在兩個預定的曝光設置之間交替。可以查看工具面板的metadata信息列表。

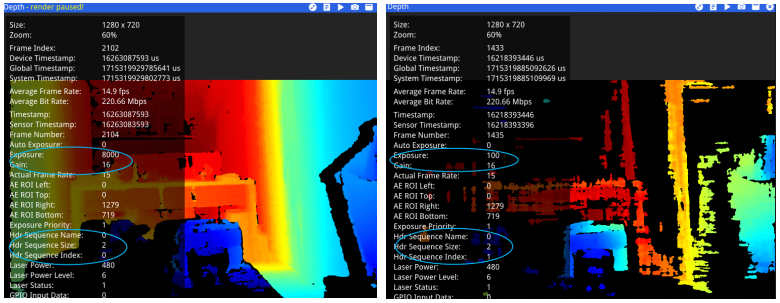

圖10 檢查HDR流的幀元數據

其中，metadata 相關內容說明如下：

● Hdr Sequence Name：HDR序列的名稱

● Hdr Sequence Size：HDR序列的長度

● Hdr Sequence Index：當前幀在HDR序列中的編號（從零開始）

● Exposure：用于當前幀的曝光

● Gain：用于當前幀的增益

HDR融合后的深度需要啟用HDRMerge后處理開關，如下圖所示：

圖11   開啟深度HDRMerge

開啟HDRMerge后，深度不會閃爍，但是IR圖仍然會閃爍。OrbbecSDK不支持對IR圖像的融合，IR圖像的融合用戶可以根據自身的需要按照簡單的圖像處理即可完成。除了HDRMerge之外，OrbbecSDK還可以通過數據幀ID，將閃爍流拆分為兩個獨立數據流（需要關閉HDRMerge）。通過ID來過濾數據流，此時深度也不再閃爍，輸出的深度為高曝光幀或者低曝光幀。

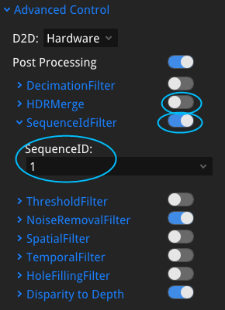

圖12 通過序列ID對流進行過濾

3.3 代碼參考

HDR使能和HDRMerge功能生效，相關配置可以參考如下示例代碼:

#include "window.hpp"

#include "libobsensor/hpp/Pipeline.hpp"
#include "libobsensor/hpp/Error.hpp"

int main(int argc, char **argv) try {
    // Create a pipeline with default device
    ob::Pipeline pipe;

    // Get the device from the pipeline
    auto device = pipe.getDevice();

    // Check if the device supports HDR merge
    if(!device->isPropertySupported(OB_STRUCT_DEPTH_HDR_CONFIG, OB_PERMISSION_READ_WRITE)) {
        std::cerr << "Current default device does not support HDR merge" << std::endl;
        return -1;
    }

    // Configure which streams to enable or disable for the Pipeline by creating a Config
    std::shared_ptr<ob::Config> config = std::make_shared<ob::Config>();

    // Get all stream profiles of the depth camera, including stream resolution, frame rate, and frame format
    auto depthProfiles = pipe.getStreamProfileList(OB_SENSOR_DEPTH);
    auto depthProfile  = depthProfiles->getProfile(OB_PROFILE_DEFAULT);
    config->enableStream(depthProfile);

    // Create HdrMerge post processor to merge depth frames betweens different hdr sequence ids.
    // The HdrMerge also supports processing of infrared frames.
    ob::HdrMerge hdrMerge;

    // configure and enable Hdr stream
    OBHdrConfig obHdrConfig;
    obHdrConfig.enable     = true;  // enable HDR merge
    obHdrConfig.exposure_1 = 7500;
    obHdrConfig.gain_1     = 24;
    obHdrConfig.exposure_2 = 100;
    obHdrConfig.gain_2     = 16;
    device->setStructuredData(OB_STRUCT_DEPTH_HDR_CONFIG, &obHdrConfig, sizeof(OBHdrConfig));

    // Start the pipeline with config
    pipe.start(config);

    // Create a window for rendering and set the resolution of the window
    bool   resizeWindows = true;
    Window app("HDR-Merge", 1280, 720);
    bool   mergeRequired = true;

    std::cout << "Press 'M' to toggle HDR merge." << std::endl;
    while(app) {
        auto key = app.waitKey(10);
        if(key == 'M' || key == 'm') {
            mergeRequired = !mergeRequired;
            if(mergeRequired) {
                std::cout << "HDR merge enabled." << std::endl;
            }
            else {
                std::cout << "HDR merge disabled." << std::endl;
            }
        }

        auto frameSet = pipe.waitForFrames(100);
        if(frameSet == nullptr) {
            continue;
        }

        auto depthFrame = frameSet->depthFrame();
        if(depthFrame == nullptr) {
            continue;
        }

        if(mergeRequired) {
            // Using HdrMerge post processor to merge depth frames
            auto mergedDepthFrame = hdrMerge.process(depthFrame);
            if(mergedDepthFrame == nullptr) {
                continue;
            }

            // add merged depth frame to render queue
            app.addToRender(mergedDepthFrame);
        }
        else {
            // add original depth frame to render queue
            app.addToRender(depthFrame);
        }
    }

    // Stop the Pipeline, no frame data will be generated
    pipe.stop();

    // close hdr merge
    obHdrConfig.enable = false;
    device->setStructuredData(OB_STRUCT_DEPTH_HDR_CONFIG, &obHdrConfig, sizeof(OBHdrConfig));

    return 0;
}
catch(ob::Error &e) {
    std::cerr << "function:" << e.getName() << "\nargs:" << e.getArgs() << "\nmessage:" << e.getMessage() << "\ntype:" << e.getExceptionType() << std::endl;
    exit(EXIT_FAILURE);
}

3.4 結果

Orbbec Gemini 330 Series 相機的HDR功能提高了深度填充率，降低了深度空洞率。我們可以在如下場景下對比AE和HDR效果，場景包含一個矩形高反面板和一個低反射支架， 當采用自動曝光時， 從深度圖可知，矩形白色高反貼已過曝，深度出現了明顯了缺失。

圖13  自動曝光模式下的深度效果（高低反場景，高反貼深度缺失）

      如果使用HDR功能，分別設置曝光時間為7000ms和100ms, 得到如下深度效果，以及融合后的深度效果，從深度效果來看，整幅圖像中的物體深度完整，不管是低反黑色支架還是白色高反貼。

圖14. HDR效果示意：高曝光幀（第一行），低曝光幀（第二行），融合后的HDR深度（第三行）

HDR另一個關注點是其對深度準確性的影響。如下所示，在距離Orbbec Gemini 335相機約1043mm的墻上粘貼幾塊高反射面板，如左上方的RGB圖像所示。從右上方圖上可知，高反區域的散斑點已過曝，因此這些區域深度無法準確估算。左下方采用自動曝光采集的深度圖，右下方是開啟HDR及HDRMerge后的深度。

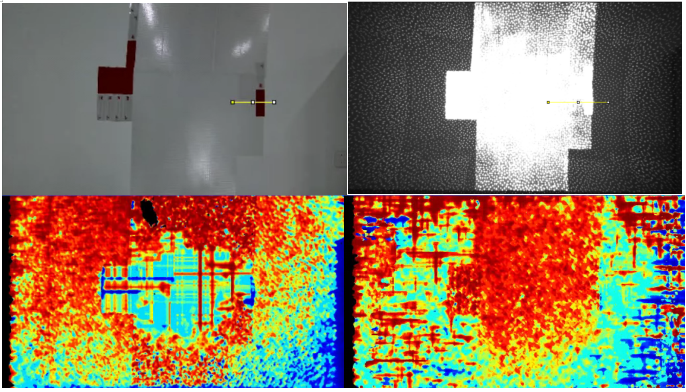

圖15. 將高度反射的面板緊貼在平坦的墻壁上以測試準確性

比較高反貼在自動曝光下的深度和HDR融合后的深度，選擇深度圖高反貼區域，采用Imagej 工具顯示某一行的深度波動情況，黑色表示開啟自動曝光和紅色線表示HDR融合后的深度，從下面數據可以看到HDR融合后的深度波動會略小，不過在有些情況下，兩者精度波動趨勢也不明顯。

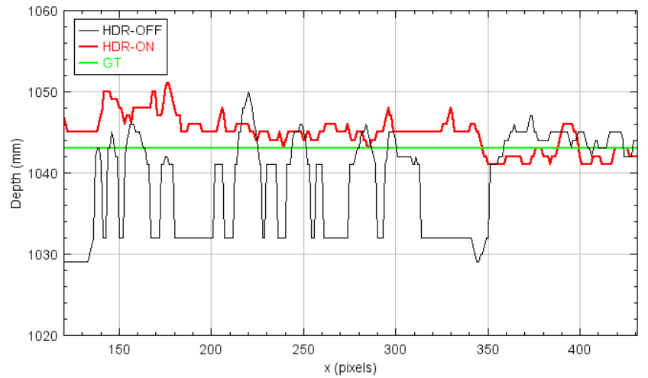

圖16. 在與圖15相同的場景中捕獲的深度圖像的部分剖面

4. 總結

Orbbec Gemini 330 Series 相機能提供高質量的深度成像，其中自動曝光可以滿足大多數情況下的用戶需求，包括室內和室外。對于自主移動機器人，自動曝光模式能夠有效處理不斷變化的光照條件。自動曝光算法在固件中實現的，因此不會消耗上位機資源，用戶操作簡單。而手動曝光通常用于需要精確曝光控制的場景。

深度相機的HDR主要是為了解決自動曝光和手動曝光都無法解決的一些挑戰。它顯著提高了在一些極線光照環境下的深度填充率，可能提升深度準確性。它能幫助減少了機器人視覺系統中兩種常見且嚴重的錯誤：“漏檢”和“誤檢”。

       深度HDR也有自身的局限性，因?yàn)樾枰獌蓭瑪?shù)據幀的融合，需要消耗上位機額外的算力，且還會導致幀延遲；確定適當?shù)母咂毓鈺r(shí)間和低曝光時間需要一定的經驗；對于高速移動物體會因?yàn)槿诤隙a(chǎn)生運動偽影。

在相機快速移動的場景中，可以調整自動曝光的平均強度來提高深度質量。如果需要使用HDR功能，可以考慮更高幀率，可以改善運動偽影。對于需要精確深度數據的應用場景，可以使用HDR開啟，但不使用多幀融合（HDRMerge 關閉），即采用高曝光和低曝光幀以滿足特定算法需求。
